Waschtischarmatur Hansapinto
Einhand-Waschtischbatterie Hansapinto o.Ablaufgarnitur verchromt
KBN HPIN2O
Zurückhaltend elegant
Schlicht und zeitlos platziert sich der Wasserhahn am Waschbeckenrand. Seine abgerundete Linienführung und seine schlicht moderne Formgebung machen ihn zu einer Armatur, die sich nahtlos in jedes Raumkonzept integriert und universell einsetzbar ist.
Seine hochwertige Fertigung garantiert lange Freunde zu einem exzellenten Preis-Leistungsverhältnis.
Produktserie Hansapinto
Hansapinto vereint zeitloses Design und ein hohes Maß an Funktionalität zu der perfekten Armaturenserie für Ihr Zuhause.
Ausschreibungstexte
ALLGEMEINE ATTRIBUTE:
- Produktgruppe: Waschtischarmatur
- Einbauart: Standmontage
- Technisches Merkmal: Einhebelmischer
- Oberfläche: Chrom
PRODUKT EIGENSCHAFTEN:
- Strahlreglertyp: PCA konstante
Durchflussleistung unabhängig vom
Fließdruck, CASCADE Strahlregler
- Verbindung: Anschluss über flexible
Druckschläuche
- Montage: 1-Loch
- Hebel/Bediengrifftyp: Hebel mit
W+K-Kennzeichnung,
Einhandbedienhebel/Griff
- Auslaufart: Feststehender Auslauf
- Temperatureinstellungen:
Temperaturbegrenzer, Heißwassersperre
einstellbar (im Lieferumfang enthalten)
- Mechanische Teile: D 4.0 Steuerpatrone
mit keramischen Dichtscheiben zur
Wassermengen- und Temperatureinstellung
- Spezielle Eigenschaften: HANSA
3S-Installation: System für sichere und
schnelle Montage, Armaturenkörper aus
entzinkungsbeständigem Messing (DZR)
- Nicht im Lieferumfang: Ohne
Ablaufgarnitur, Ohne Zugstangenbohrung
- Zusätzlich Eigenschaften: ohne
silikonhaltige Fette
FLIESSEIGENSCHAFTEN:
- Durchfluss bei 300 kPa
(Durchflussbegrenzer): 6,00 l/min
BESTIMMUNGEN / VORSCHRIFTEN:
- EN Standard: EN 817
- Geräuschklasse: I (ISO 3822)
ZULASSUNGEN:
- DVGW: DW-6506CS0580
- KIWA: K6116/08
- ABP: PA-IX 38882/IO
TECHNISCHE EIGENSCHAFTEN:
- DN-Größe: DN15
- Ausladung: 107 mm
- Material: Messing
- Heißwasserversorgung: max. +70C
- Arbeitsdruck: 50 - 1000 kPa
- Anschlussgröße: G3/8
- Sicherungseinrichtung (EN1717): AA
LOGISTIK:
- Bruttogewicht: 1.346 kg
- Verpackungsmaße: 540 x 146 x 59
- Produktgruppe: Waschtischarmatur
- Einbauart: Standmontage
- Technisches Merkmal: Einhebelmischer
- Oberfläche: Chrom
PRODUKT EIGENSCHAFTEN:
- Strahlreglertyp: PCA konstante
Durchflussleistung unabhängig vom
Fließdruck, CASCADE Strahlregler
- Verbindung: Anschluss über flexible
Druckschläuche
- Montage: 1-Loch
- Hebel/Bediengrifftyp: Hebel mit
W+K-Kennzeichnung,
Einhandbedienhebel/Griff
- Auslaufart: Feststehender Auslauf
- Temperatureinstellungen:
Temperaturbegrenzer, Heißwassersperre
einstellbar (im Lieferumfang enthalten)
- Mechanische Teile: D 4.0 Steuerpatrone
mit keramischen Dichtscheiben zur
Wassermengen- und Temperatureinstellung
- Spezielle Eigenschaften: HANSA
3S-Installation: System für sichere und
schnelle Montage, Armaturenkörper aus
entzinkungsbeständigem Messing (DZR)
- Nicht im Lieferumfang: Ohne
Ablaufgarnitur, Ohne Zugstangenbohrung
- Zusätzlich Eigenschaften: ohne
silikonhaltige Fette
FLIESSEIGENSCHAFTEN:
- Durchfluss bei 300 kPa
(Durchflussbegrenzer): 6,00 l/min
BESTIMMUNGEN / VORSCHRIFTEN:
- EN Standard: EN 817
- Geräuschklasse: I (ISO 3822)
ZULASSUNGEN:
- DVGW: DW-6506CS0580
- KIWA: K6116/08
- ABP: PA-IX 38882/IO
TECHNISCHE EIGENSCHAFTEN:
- DN-Größe: DN15
- Ausladung: 107 mm
- Material: Messing
- Heißwasserversorgung: max. +70C
- Arbeitsdruck: 50 - 1000 kPa
- Anschlussgröße: G3/8
- Sicherungseinrichtung (EN1717): AA
LOGISTIK:
- Bruttogewicht: 1.346 kg
- Verpackungsmaße: 540 x 146 x 59
Dokumente
Montageanleitung

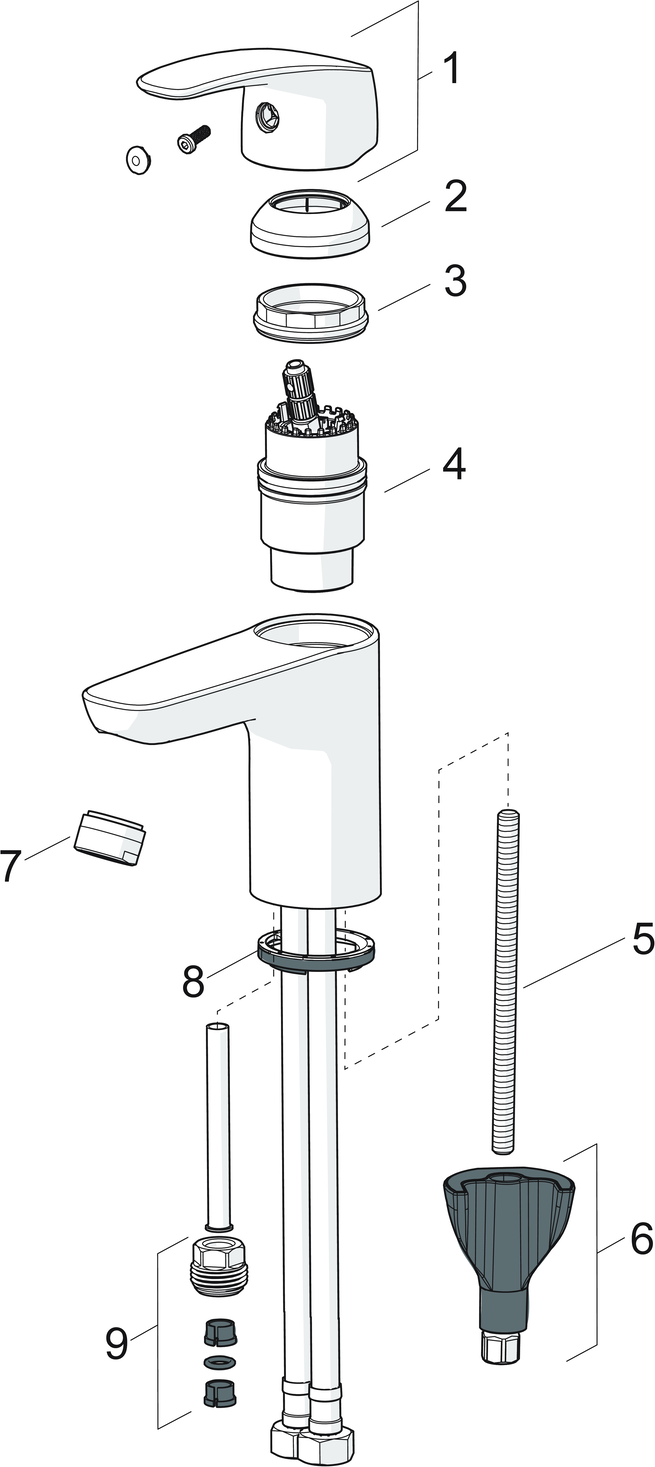

Explosionszeichnung
Technische Info
Wartungsanleitung
Datenblatt
Zertifikat/Zulassung

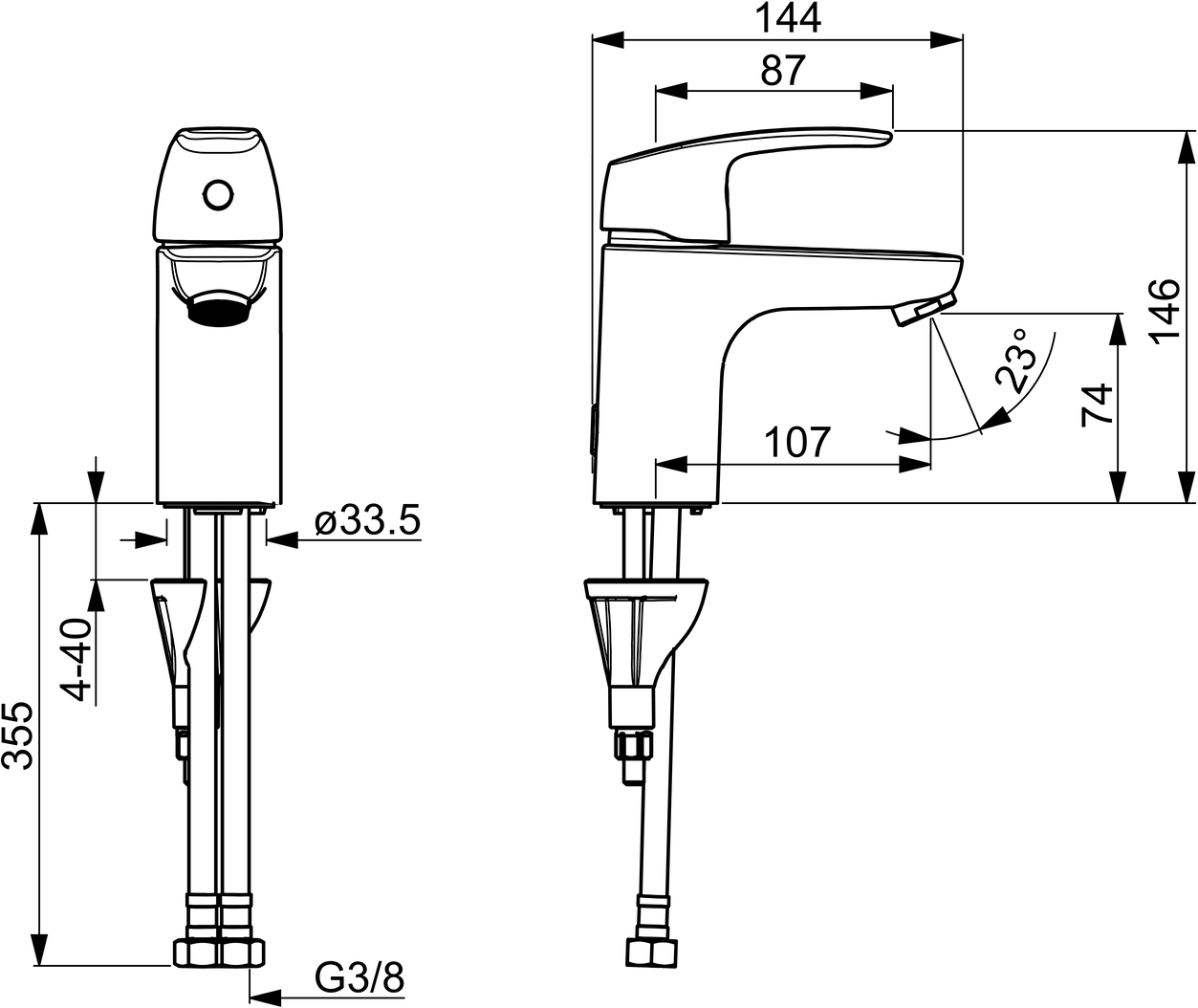

Vermaßte Strichzeichnung

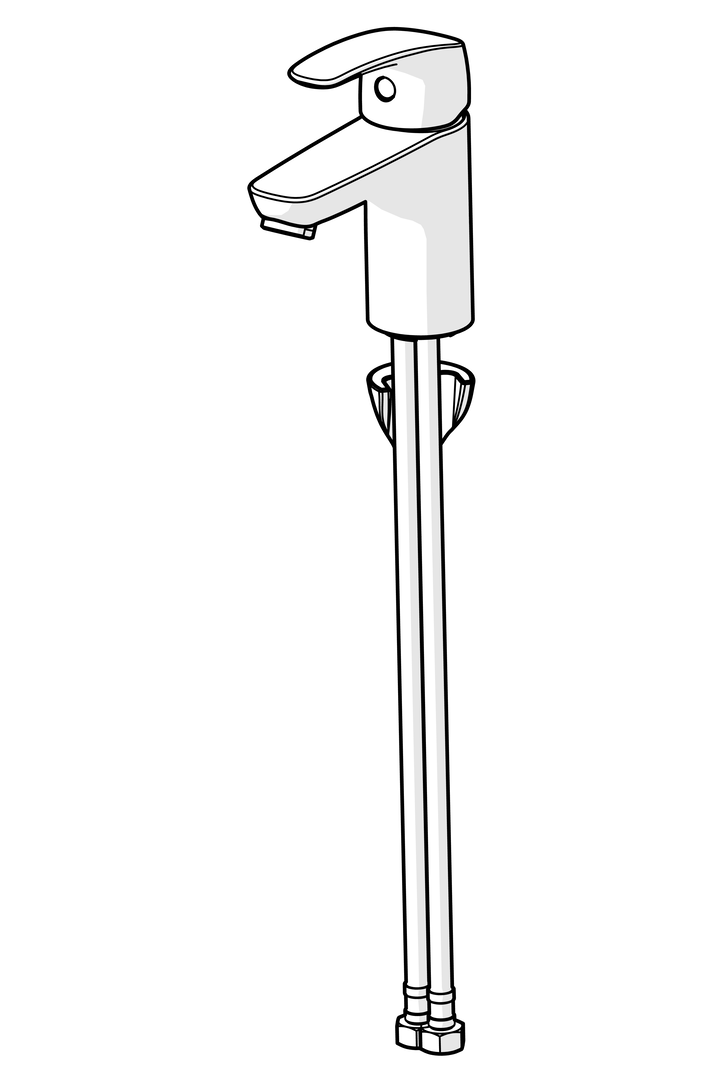

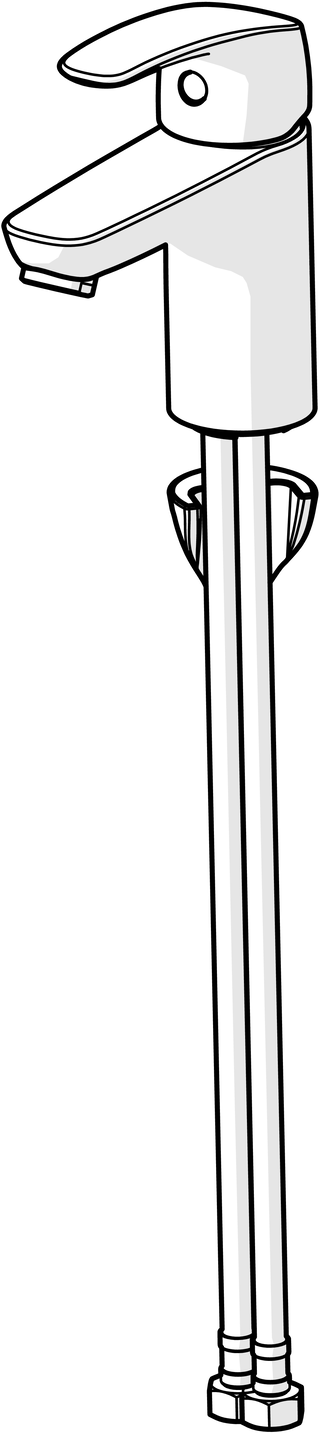

Unvermaßtes Bild / Strichzeichnung
Technische Spezifikation
- Höhe (cm)
- 14.6
- Ausladung (cm)
- 10.7
- Auslaufhöhe (cm)
- 7.4
- Nenngröße
- DN15
- Gewicht (kg)
- 1.35
- Anschluss Vorlauf
- Schlauch (Verschraubung)
- Anschlussverbindung
- 3/8"
- Max. Zapfkapazität (bei 300 kPa) (l/min)
- 6
- Volumenstromklasse
- Z
- Wassersparposition
- ja
- Temperaturbegrenzung
- ja
- Thermostatisch
- nein
- Rückflusssicherung nach EN 1717
- AA, ohne Rückstromschutz
- Montageart
- Platte / Armaturenloch
- Mit Rosetten
- nein
- Mit Heißwasser-Sparfunktion
- ja
- Mit Handbrause
- nein
- Mit Ablaufventil
- nein
- Druckart
- Hochdruck
- Durchflussmenge
- 6l/min
- Ausführung Mundstück
- Strahlregler
- Ausführung Ablauf
- sonstige
- Ausführung Auslauf
- Gussauslauf
- Anzahl der Armaturenlöcher
- 1
- Anzahl der Griffe
- 1
- Schließmechanismus
- Kartusche keramisch
- Verbrühschutz
- nein
- Glanzgrad
- glänzend
- Farbe
- chrom
- Farbgruppe (Hauptfarbe)
- silber
- Oberfläche
- poliert
- Werkstoff
- Messing
- Auslauf schwenkbar
- nein
- Mit Ablaufstopfen
- nein
- Mit Griff
- ja
- Position Griff
- oben
