Flachheizkörper Plan-K
Flachheizkörper Kermi Plan Kompakt Typ 22 605x1005mm lackiert VE4,5
KBN KP2260100
Hier wird einem warm ums Herz
Der Flachheizkörper Plan Kompakt mit dem Typ 22 stammt aus dem Hause Kermi und überzeugt mit herausragender Qualität: Ein rundum ästhetisches, modernes Erscheinungsbild und beste Wärmeleistung stehen hier perfekt im Einklang. So punktet das Design mit puristischer Optik, dank der glatten Frontplatte und der kompletten Abdeckung oberhalb sowie an den Seiten. Das Stahlblech ist hochwertig lackiert und die Heizung in kompakter Optik gestaltet – für einen puristischen, unauffälligen Look, der sich optimal in die verschiedensten Raumstile einfügt. Eine Korrosionsschutzbeschichtung ist optional zusätzlich erhältlich.
Ausschreibungstexte
KERMI therm-x2 Plan-Kompaktheizkörper
(Niedertemperatur-Heizkörper)
aus Stahlblech gem. DIN EN 442.Serielle
Durchströmung der
Platten.Betriebsdruck: max. 10 bar.
Medium: Heißwasser bis 110 Grad C.Plane
Frontplatte, ohne umlaufende Sicken.
Frontplatte wärmeschlüssig verklebt für
optimalen Wärmeübergang.
Rückseite profiliert, Sickenteilung 33
1/3 mm. Übergreifende obere Abdeckung
und
geschlossene seitliche
Blenden.Befestigung:
Befestigungslaschen.Inkl. auf System
abgeglichenes
Bohrkonsolen-Set, welches die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036
erfüllt.Montagefertig in
baustellengerechter
Schutzverpackung.Anschlüsse: 4 x G 1/2
Innengewinde seitlich.Zusätzliches
X2-Set (inkl.
Entlüftungsstopfen), Blindstopfen
werksseitig eingeschraubt.Serienfarbe
weiß (RAL 9016), gegen
Aufpreis Heizkörper-Farbkonzept
möglich.Lackierung:
Zweischichtlackierung gem. DIN 55900,
Grundierung (ETL), Pulverbeschichtung
(EPS), emissionsfrei auch im
Heizbetrieb.Gegen Aufpreis
Korrosionsschutzbeschichtung für den
Einsatz im Sprühbereich 1 und 2 nach
DIN 55900-2 verfügbar.Wärmeleistungen
gemäß DIN EN 442 ermittelt.Die
Bauausführung entspricht den
Anforderungen der GUV. Mit
CE-Kennzeichnung gemäß der europäischen
Bauprodukteverordnung.QS-System
zertifiziert nach DIN EN ISO
9001:2015.
Umweltmanagementsystem nach DIN EN ISO
14001:2015.
Energiemanagementsystem nach ISO
50001:2018.
Geeignet für Warmwasserheizungsanlagen
nach DIN 18380 und Wasserqualität nach
VDI 2035 und ÖNORM
H5195.Umwelt-Produktdeklaration (EPD)
auf Grundlage von ISO 14025 und EN
15804 zum Nachweis von Umweltansprüchen
in der öffentlichen Beschaffung
geeignet. Registriert in der
Bauprodukteplattform DGNB
Navigator.Typen: 12, 22 und 33
Bauhöhen: 305, 405, 505, 605, 705 und
905 mm
Baulängen: 405 bis 3005 mm (Es gilt das
Portfolio der jeweils gültigen
Preisliste.)
Typ: 22
Höhe: 605 mm
Länge: 1005 mm
Tiefe: 102 mm
Farbe: Weiß RAL 9016 seidenglanz
(Niedertemperatur-Heizkörper)
aus Stahlblech gem. DIN EN 442.Serielle
Durchströmung der
Platten.Betriebsdruck: max. 10 bar.
Medium: Heißwasser bis 110 Grad C.Plane
Frontplatte, ohne umlaufende Sicken.
Frontplatte wärmeschlüssig verklebt für
optimalen Wärmeübergang.
Rückseite profiliert, Sickenteilung 33
1/3 mm. Übergreifende obere Abdeckung
und
geschlossene seitliche
Blenden.Befestigung:
Befestigungslaschen.Inkl. auf System
abgeglichenes
Bohrkonsolen-Set, welches die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036
erfüllt.Montagefertig in
baustellengerechter
Schutzverpackung.Anschlüsse: 4 x G 1/2
Innengewinde seitlich.Zusätzliches
X2-Set (inkl.
Entlüftungsstopfen), Blindstopfen
werksseitig eingeschraubt.Serienfarbe
weiß (RAL 9016), gegen
Aufpreis Heizkörper-Farbkonzept
möglich.Lackierung:
Zweischichtlackierung gem. DIN 55900,
Grundierung (ETL), Pulverbeschichtung
(EPS), emissionsfrei auch im
Heizbetrieb.Gegen Aufpreis
Korrosionsschutzbeschichtung für den
Einsatz im Sprühbereich 1 und 2 nach
DIN 55900-2 verfügbar.Wärmeleistungen
gemäß DIN EN 442 ermittelt.Die
Bauausführung entspricht den
Anforderungen der GUV. Mit
CE-Kennzeichnung gemäß der europäischen
Bauprodukteverordnung.QS-System
zertifiziert nach DIN EN ISO
9001:2015.
Umweltmanagementsystem nach DIN EN ISO
14001:2015.
Energiemanagementsystem nach ISO
50001:2018.
Geeignet für Warmwasserheizungsanlagen
nach DIN 18380 und Wasserqualität nach
VDI 2035 und ÖNORM
H5195.Umwelt-Produktdeklaration (EPD)
auf Grundlage von ISO 14025 und EN
15804 zum Nachweis von Umweltansprüchen
in der öffentlichen Beschaffung
geeignet. Registriert in der
Bauprodukteplattform DGNB
Navigator.Typen: 12, 22 und 33
Bauhöhen: 305, 405, 505, 605, 705 und
905 mm
Baulängen: 405 bis 3005 mm (Es gilt das
Portfolio der jeweils gültigen
Preisliste.)
Typ: 22
Höhe: 605 mm
Länge: 1005 mm
Tiefe: 102 mm
Farbe: Weiß RAL 9016 seidenglanz
Dokumente
Nachhaltigkeitszertifikat

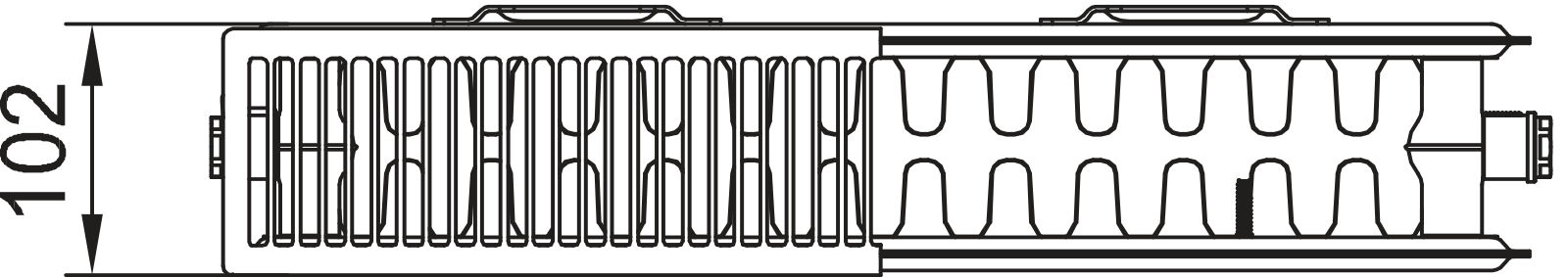

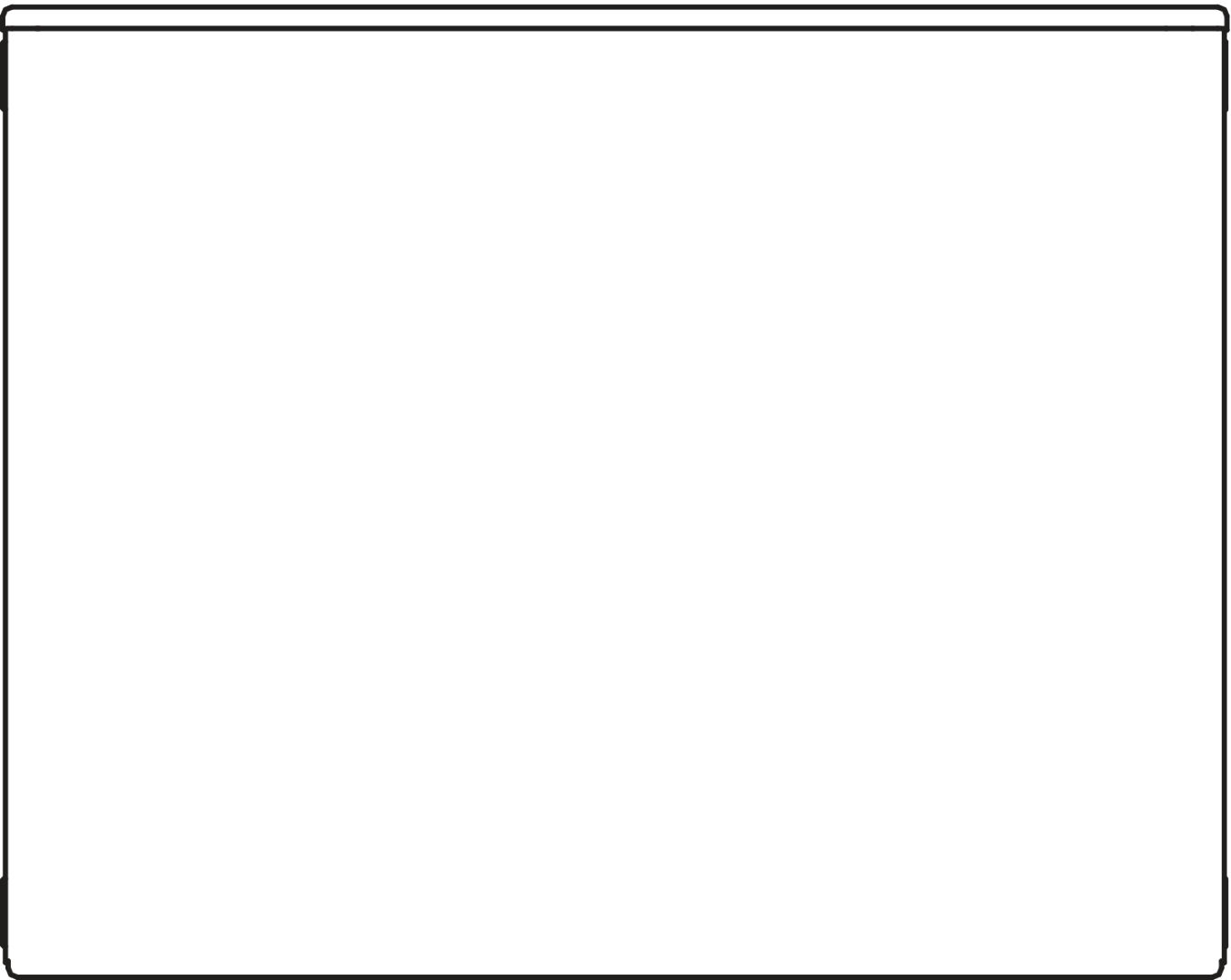

Vermaßte Strichzeichnung
Technische Spezifikation
- Breite (cm)
- 100.5
- Höhe (cm)
- 60.5
- Tiefe (cm)
- 10.2
- Gewicht (kg)
- 38.34
- Anschluss
- 1/2"
- Anzahl der Standardanschlüsse
- 4
- Gewindeart
- IG
- Max. Betriebsdruck (bar)
- 10
- Wärmeabgabe 20°C - 70/40 (W)
- 894
- Wärmeabgabe gemäß EN 442 20°C - 75/65 (W)
- 1557
- Wärmeabgabe nach EN 442 im Labor geprüft
- ja
- Wasserinhalt (l)
- 6.33
- Mit Seitenabdeckung
- nein
- Mit oberer Abdeckung
- nein
- Mit integrierter Ventilgarnitur
- nein
- Mit Entlüftungsanschluss
- ja
- Mit Entlüfter
- ja
- Mit Entleerventil
- nein
- Mit elektrischem Heizstab
- nein
- Mit Blindstopfen
- ja
- Mit Befestigungsmaterial
- ja
- Mit 1-Punkt-Anschluss
- nein
- Mit Wandkonsolen
- nein
- Mit wasserführender Front
- ja
- Angeschweißte Laschen
- ja
- Für elektrischen Heizstab geeignet
- nein
- Typ
- 22
- Glanzgrad
- glänzend
- Farbe
- weiß
- Farbgruppe (Hauptfarbe)
- weiß
- Oberflächenstruktur Frontpaneel
- flach glatt
- Werkstoff
- Stahl
- RAL-Nummer
- 9016
- Bauform
- Kompaktheizkörper
- Produkttyp/Modellnummer
- 30
- Mit Ablassmöglichkeit (Anschluss)
- ja
- Wärmeabgabe nach EN 442 20 °C - 55/45 (W)
- 787
