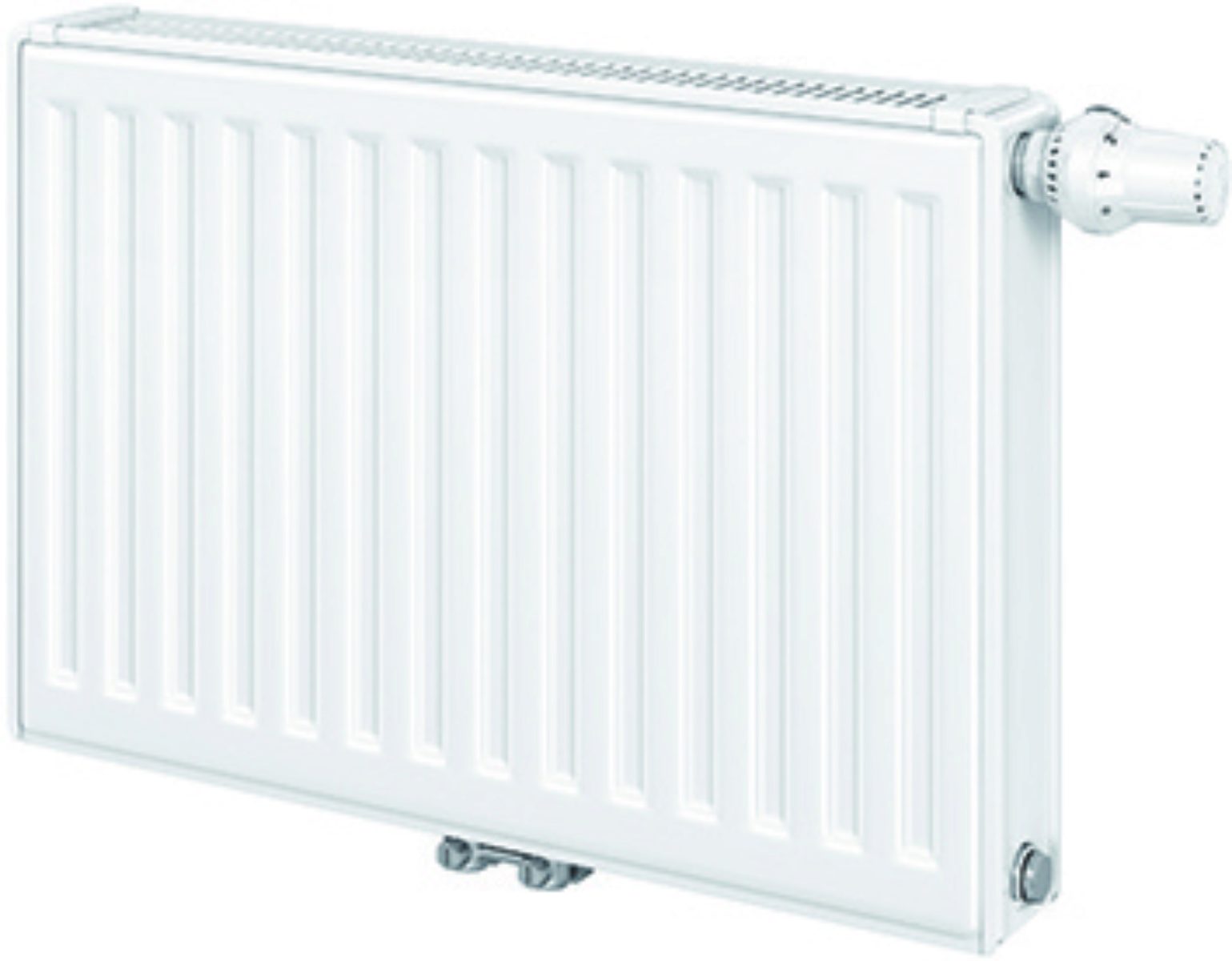

Profil-Flachheizkörper T6 Typ 22
COSMO Profil-T6 M-Anschl. Flachheizk. Typ 22 VM 900x920 mm RAL9016
KBN T6229092
Moderner Wärmespender
Der klassische Heizkörper im modernen Look. Der traditionelle Flachheizkörper von Cosmo garantiert zeitlose Raumästhetik, die allen heiztechnischen Anforderungen gerecht wird. Als kleines Universaltalent sorgt er durch die gleichmäßige Durchströmung aller Platten für eine ideale Wärmeverteilung, seine Wärmeleistung ist natürlich geprüft nach DIN EN 442. Regelbar ist die Temperatureinstellung sowohl durch Handbetrieb, als auch durch einen Thermostat, das Thermostatventil ist Ihren Wünschen entsprechend beidseitig montierbar. Mit diesem Heizkörper haben Sie einen langlebigen und zuverlässigen Wärmespender an Ihrer Seite.
Ausschreibungstexte
Flächenheizkörper T6
Typ 22 2-lagig
mit 2 Konvektoren
aus kaltgewalztem Stahlblech
nach EN 442-1
stabile, formschöne Profilierung,
serielle Durchströmung aller Platten,
mit Ventilgarnitur,
mit montiertem Ventiloberteil und
Baustellenkappe,
geeignet für 2-Rohr- und 1-Rohranlagen
unter Verwendung eines 1-Rohrverteilers,
Einbauventil werkseitig rechts
vormontiert,
kv-Wert voreingestellt und auf
die Wärmeleistung abgestimmt,
Anpassungen im Bereich von 0,13 - 0,72
möglich,
Thermostatventil ist problemlos auf die
linke Seite wechselbar,
Einstellung des Heizköperanteils bei
1-Rohranlagen von 30 % - 50 %,
Entleerungs- und verdrehbarer
Entlüftungsstopfen sowie Blindstopfen
werkseitig eingedichtet,
rückseitig angeschweißte Aufhänge-
laschen
Seitenteile und obere Abdeckung im
Lieferumfang enthalten!
Geeignet für Hand- und
Thermostatbetrieb
Variable Anschlußmöglichkeiten für
Kupfer-, Stahl- und Kunststoffrohre
Komplette Vorinstallationsmöglichkeit
durch Montageschablone 3/4" Außengewinde
(siehe Zubehör)
Wärmeleistung geprüft nach DIN EN 442
Reg.-Nr. 6R0054
Herstellung nach EN-ISO 9001/9002
Bauausführung entspricht den
BAGUV-Richtlinien
Grundbeschichtung nach DIN 55900 Teil 1
Elektrotatische Pulverbeschichtung
nach DIN 55900 Teil 2 (fertig lackiert)
Wärmeleistung bei
Vor-/Rücklauf-/Zimmertemperatur
von +70°C/+55°C/+20°C: 1699 Watt
Wärmeleistung bei
Vor-/Rücklauf-/Zimmertemperatur
von +55°C/+45°C/+20°C: 1065 Watt
Sickenteilung: 40 mm
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Betriebstemperatur: + 110 °C
Nabenabstand: 50 mm
Nabenabstand bei Kompaktverwendung:
Bauhöhe minus 54 mm
Anschlüsse:
4x DN 15 (1/2") Innengewinde
2x DN 20 (3/4") Außengewinde
unten mittig
Bauhöhe: 900 mm
Baulänge: 920 mm
Bautiefe: 105 mm
Farbe: verkehrsweiß RAL 9016
3-fach verpackt
(Kartonage, Kantenschutz
und Schrumpffolie)
Fabrikat: COSMO
Modell: T6
Artikel-Nr.: T6229092
Typ 22 2-lagig
mit 2 Konvektoren
aus kaltgewalztem Stahlblech
nach EN 442-1
stabile, formschöne Profilierung,
serielle Durchströmung aller Platten,
mit Ventilgarnitur,
mit montiertem Ventiloberteil und
Baustellenkappe,
geeignet für 2-Rohr- und 1-Rohranlagen
unter Verwendung eines 1-Rohrverteilers,
Einbauventil werkseitig rechts
vormontiert,
kv-Wert voreingestellt und auf
die Wärmeleistung abgestimmt,
Anpassungen im Bereich von 0,13 - 0,72
möglich,
Thermostatventil ist problemlos auf die
linke Seite wechselbar,
Einstellung des Heizköperanteils bei
1-Rohranlagen von 30 % - 50 %,
Entleerungs- und verdrehbarer
Entlüftungsstopfen sowie Blindstopfen
werkseitig eingedichtet,
rückseitig angeschweißte Aufhänge-
laschen
Seitenteile und obere Abdeckung im
Lieferumfang enthalten!
Geeignet für Hand- und
Thermostatbetrieb
Variable Anschlußmöglichkeiten für
Kupfer-, Stahl- und Kunststoffrohre
Komplette Vorinstallationsmöglichkeit
durch Montageschablone 3/4" Außengewinde
(siehe Zubehör)
Wärmeleistung geprüft nach DIN EN 442
Reg.-Nr. 6R0054
Herstellung nach EN-ISO 9001/9002
Bauausführung entspricht den
BAGUV-Richtlinien
Grundbeschichtung nach DIN 55900 Teil 1
Elektrotatische Pulverbeschichtung
nach DIN 55900 Teil 2 (fertig lackiert)
Wärmeleistung bei
Vor-/Rücklauf-/Zimmertemperatur
von +70°C/+55°C/+20°C: 1699 Watt
Wärmeleistung bei
Vor-/Rücklauf-/Zimmertemperatur
von +55°C/+45°C/+20°C: 1065 Watt
Sickenteilung: 40 mm
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Betriebstemperatur: + 110 °C
Nabenabstand: 50 mm
Nabenabstand bei Kompaktverwendung:
Bauhöhe minus 54 mm
Anschlüsse:
4x DN 15 (1/2") Innengewinde
2x DN 20 (3/4") Außengewinde
unten mittig
Bauhöhe: 900 mm
Baulänge: 920 mm
Bautiefe: 105 mm
Farbe: verkehrsweiß RAL 9016
3-fach verpackt
(Kartonage, Kantenschutz
und Schrumpffolie)
Fabrikat: COSMO
Modell: T6
Artikel-Nr.: T6229092
Technische Spezifikation
- Breite (cm)
- 92
- Höhe (cm)
- 90
- Tiefe (cm)
- 10.5
- Gewicht (kg)
- 46.01
- Anschluss
- 4 x DN15 / 1/2"IG und 2 x DN20 / 3/4"AG unten mittig
- Max. Betriebsdruck (bar)
- 10
- Max. Betriebstemperatur (°C)
- 110
- Nabenabstand (cm)
- 5
- Wärmeleistung (55/45-20°C) (W)
- 1065
- Wärmeleistung (70/55-20°C) (W)
- 1699
- Wärmeleistung (75/65-20°C) (W)
- 2112
- Montageart
- Wandmontage
- Ausführung Ventil
- mit Ventil
- Ausführung der Abdeckung
- mit Abdeckung, abnehmbar
- Seite Vor-/Rücklauf
- mittig unten
- Typ
- 22 VM
- Farbe
- verkehrsweiß
- Farbgruppe (Hauptfarbe)
- weiß
- Oberfläche
- lackiert
- Oberflächenstruktur Frontpaneel
- profiliert
- Werkstoff
- Stahlblech
- RAL-Nummer
- 9016
- Bauform
- Ventilheizkörper
